Bouwtechnische tekeningen vormen de basis van elk bouwproject, van een kleine dakkapel tot een complete nieuwbouw. Ze vertalen jouw bouwplannen naar een visuele taal die iedereen begrijpt: van de gemeente tot de aannemer. Zonder deze tekeningen kun je geen omgevingsvergunning aanvragen en weet niemand precies wat er gebouwd moet worden. In deze gids leg ik uit wat bouwtechnische tekeningen zijn, welke soorten er bestaan en waarom ze onmisbaar zijn voor jouw project.

Wat zijn bouwtechnische tekeningen precies?

Bouwtechnische tekeningen zijn gedetailleerde technische tekeningen die alle relevante informatie bevatten om een bouwwerk te realiseren. Ze gaan verder dan een simpele schets en tonen exact hoe constructies, muren, vloeren en andere elementen gebouwd moeten worden.

Deze tekeningen bevatten onder meer:

• Afmetingen en maatvoeringen: alle belangrijke maten in millimeters of centimeters
• Materiaalaanduidingen: welke bouwmaterialen waar gebruikt worden
• Hoogtemetingen: vloer- en plafondhoogtes, nokpunten
• Constructieve details: funderingen, draagbalken, spanten
• Technische installaties: leidingwerk, ventilatie, elektra

Voor een omgevingsvergunning zijn deze tekeningen verplicht. De gemeente moet namelijk kunnen beoordelen of jouw bouwplan voldoet aan het Bouwbesluit en de lokale welstandseisen.

Het verschil met architectentekeningen

Veel mensen denken dat bouwtechnische tekeningen hetzelfde zijn als architectentekeningen, maar er zit een belangrijk verschil. Architectentekeningen richten zich op het ontwerp en de ruimtelijke indeling, terwijl bouwtechnische tekeningen de nadruk leggen op de uitvoeringstechniek en constructie.

Welke typen bouwtechnische tekeningen heb je nodig?

Voor een complete omgevingsvergunning heb je verschillende soorten tekeningen nodig. Elke tekensoort heeft een specifiek doel en toont andere informatie.

Situatietekening

De situatietekening toont jouw perceel en de omgeving. Hierop zie je:

• De locatie van het gebouw op het perceel
• Afstanden tot perceelsgrenzen
• Bestaande bebouwing in de buurt
• Toegangswegen en parkeerplaatsen
• Noordpijl voor oriëntatie

Deze tekening geef je vaak op een schaal van 1:100 of 1:200.

Plattegronden

Plattegronden tonen de horizontale doorsnede van elk bouwlaag. Je ziet de indeling van ruimtes, muurdikte, raam- en deurposities en afmetingen. Voor een dakopbouw moet je bijvoorbeeld aparte plattegronden maken voor de bestaande situatie en de nieuwe situatie.

Geveltekeningen

Geveltekeningen laten alle gevels van het gebouw zien vanuit de buitenkant. Hierop staan:

• Raam- en deurposities met afmetingen
• Materiaalkeuzes en kleuren
• Dakvorm en dakhelling
• Hoogtematen vanaf peil

Voor een gevelwijziging zijn deze tekeningen cruciaal omdat de gemeente hiermee de welstandstoets uitvoert.

Doorsnedes

Een doorsnede is een verticale doorsnijding van het gebouw. Je ziet de constructie van binnen, inclusief fundering, vloeren, balken en het dak. Deze tekeningen zijn essentieel voor de bouwconstructeur en de gemeente om te beoordelen of de constructie veilig en stabiel is.

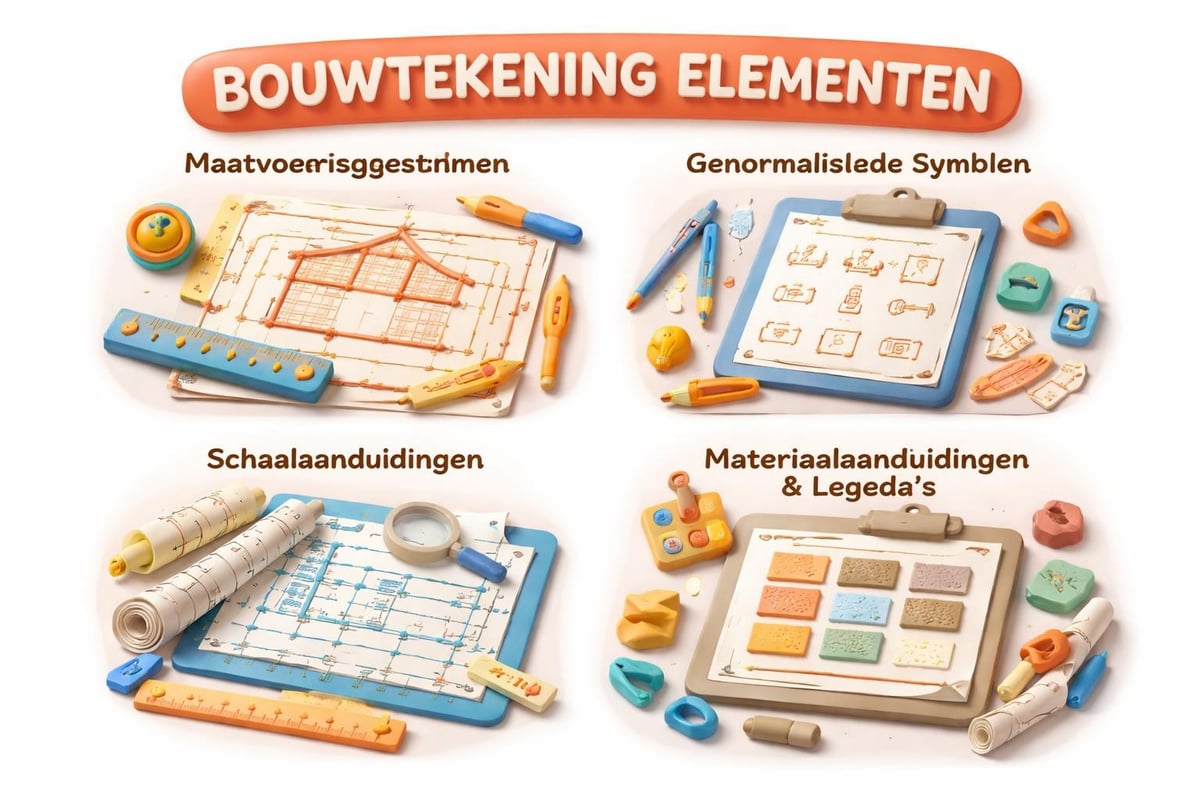

Technische eisen en normen voor bouwtechnische tekeningen

Bouwtechnische tekeningen moeten voldoen aan strikte normen en regelgeving. Dit zorgt ervoor dat iedereen in de bouwsector dezelfde taal spreekt en tekeningen goed interpreteerbaar zijn.

Het Bouwbesluit en NEN-normen

In Nederland werken we met het Besluit bouwwerken leefomgeving (Bbl), dat technische eisen stelt aan gebouwen. Daarnaast zijn er diverse NEN-normen voor de bouwregelgeving die voorschrijven hoe je bepaalde zaken moet tekenen en berekenen.

Belangrijke normen zijn:

• NEN 2574: Maatvoeringssystemen in de bouw
• NEN 2575: Symbolen voor bouwkundige tekeningen
• NEN 1414-2: Symbolen voor veiligheidsvoorzieningen
• NEN 2580: Oppervlaktebepaling van gebouwen

Deze normen zorgen voor uniformiteit. Als je tekeningen volgens deze standaarden maakt, weet de gemeente precies wat ze zien en kunnen aannemers de tekeningen foutloos interpreteren.

CAD-standaarden en digitale eisen

Tegenwoordig worden bouwtechnische tekeningen vrijwel altijd digitaal gemaakt met CAD-software (Computer Aided Design). Voor professionele projecten gelden vaak aanvullende eisen, zoals de Nederlandse CAD Standaard (NLCS).

De NLCS is vooral relevant bij grote infrastructuurprojecten en woningbouw. Voor kleinere projecten zoals een aanbouw of dakkapel zijn deze strikte eisen minder van toepassing, maar het is wel handig als je tekenaar ermee werkt.

Waarom je niet zonder bouwtechnische tekeningen kunt

Veel mensen onderschatten het belang van professionele bouwtechnische tekeningen. "Kan ik niet gewoon een schets maken?" is een vraag die regelmatig gesteld wordt. Het antwoord is simpel: nee.

Wettelijke verplichting voor omgevingsvergunning

Voor vrijwel elk bouwproject waarbij je de bouwmassa vergroot of de constructie wijzigt, heb je een omgevingsvergunning nodig. De gemeente eist dan professionele tekeningen die voldoen aan de genoemde normen.

Zonder correcte bouwtechnische tekeningen:

• Krijg je geen vergunning
• Loop je het risico op boetes
• Kan de aannemer niet correct bouwen
• Ontstaan er misverstanden over afmetingen
• Moet je achteraf kostbare aanpassingen maken

Duidelijke communicatie met alle partijen

Bouwtechnische tekeningen zijn het communicatiemiddel tussen jou, de architect, de constructeur, de gemeente en de aannemer. Iedereen kijkt naar dezelfde tekeningen en weet dus precies wat de bedoeling is.

Een goede set tekeningen voorkomt:

1. Interpretatieverschillen tijdens de bouw
2. Kostbare fouten in de uitvoering
3. Vertraging doordat details onduidelijk zijn
4. Discussies over wat wel of niet afgesproken was

Bij professionele bouwkundige tekeningen voor renovaties zie je direct het verschil in kwaliteit en volledigheid.

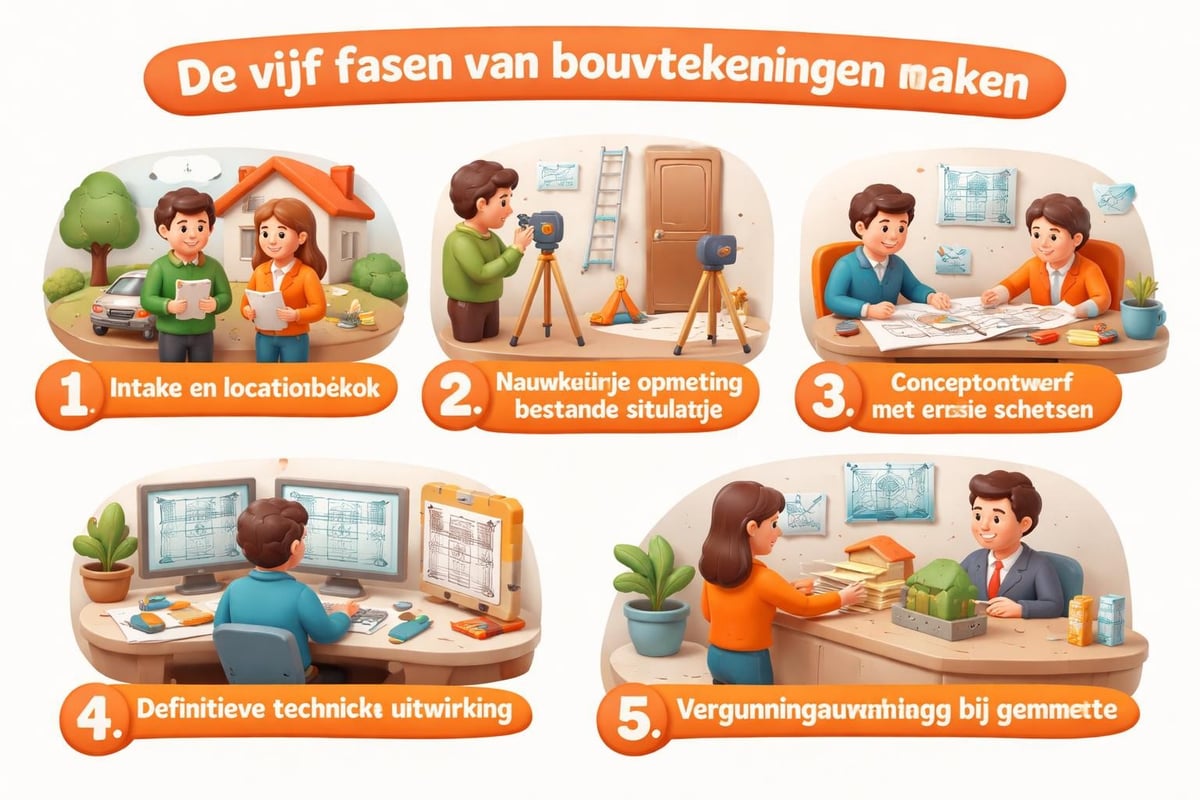

Het proces van tekeningen laten maken

Als je beslist om bouwtechnische tekeningen te laten maken, doorloop je verschillende stappen. Het is belangrijk om te weten wat je kunt verwachten.

Intake en voorbereidende werkzaamheden

De eerste stap is een intakegesprek waarin je jouw wensen bespreekt. Een professioneel tekenbureau komt vaak langs voor een opname. Hierbij worden alle relevante maten opgenomen en foto's gemaakt.

Bij bestaande bouw is het belangrijk om:

• Bestaande bouwtekeningen op te vragen bij de gemeente
• Een nauwkeurige opmeting te maken van de huidige situatie
• Kadastrale gegevens te controleren
• Eventuele beperkingen in kaart te brengen

Ontwerpfase en concepttekeningen

Na de intake maakt de tekenaar eerst concepttekeningen. Dit zijn de eerste versies waarin het ontwerp wordt uitgewerkt. Je kunt hierbij nog aanpassingen doorgeven voordat de definitieve tekeningen gemaakt worden.

Voor een dakkapel of aanbouw krijg je meestal eerst 2D-tekeningen te zien. Sommige tekenbureaus bieden ook 3D-visualisaties aan, zodat je beter kunt zien hoe het eindresultaat eruit ziet.

Definitieve tekeningen en vergunningaanvraag

Zodra je akkoord bent met het ontwerp, worden de definitieve bouwtechnische tekeningen gemaakt. Deze bevatten alle details en voldoen aan de gemeentelijke eisen.

Veelgemaakte fouten bij bouwtechnische tekeningen

Zelfs ervaren tekenaars maken soms fouten. Maar als je weet waar je op moet letten, kun je deze voorkomen.

Onvolledige of onduidelijke maatvoering

Een van de meest voorkomende fouten is onduidelijke maatvoering. Als maten ontbreken of inconsistent zijn, leidt dit tot verwarring bij de aannemer.

Let op deze punten:

• Alle relevante maten moeten vermeld staan
• Gebruik consistente maateenheden (meestal millimeters)
• Controleer of de maten kloppen bij optelling
• Geef zowel deelmaten als totaalmaten aan

Verouderde of onjuiste bestaande situatie

Bij verbouwingen is het cruciaal dat de bestaande situatie correct getekend is. Als je uitgaat van oude, onjuiste tekeningen of aannames, kunnen de nieuwe ontwerpen niet goed aansluiten.

Vraag altijd de actuele situatie na en vergelijk deze met eventuele oude tekeningen. Woningen zijn vaak in de loop der jaren aangepast zonder dat dit op de oorspronkelijke tekeningen is bijgewerkt.

Negeren van constructieve aspecten

Bouwtechnische tekeningen moeten niet alleen mooi zijn, maar ook constructief kloppen. Veel fouten ontstaan doordat constructieve aspecten worden vergeten of onderschat.

Denk aan:

• Draagmuren die niet verwijderd kunnen worden zonder extra ondersteuning
• Vloerbelasting bij zware materialen
• Fundering bij uitbreidingen
• Dakconstructie bij dakopbouwen

Kosten en tijdsduur van bouwtechnische tekeningen

De kosten voor bouwtechnische tekeningen variëren sterk,afhankelijk van de complexiteit van het project. Een simpele dakkapeltekening kost minder dan een complete nieuwbouwtekening.

Prijsopbouw

De prijs wordt bepaald door verschillende factoren:

• Complexiteit van het project
• Aantal benodigde tekeningen
• Noodzaak van constructieberekeningen
• Extra diensten zoals 3D-visualisaties
• Eventuele vergunningbegeleiding

Een bouwkundig tekenbureau rekent vaak een vast tarief per project of een uurtarief voor de bestede tijd. Voor een standaard dakkapel of aanbouw kun je rekenen op enkele honderden tot ruim duizend euro, afhankelijk van de omvang.

Tijdsinvestering

Reken voor het complete proces van intake tot definitieve tekeningen op 4 tot 8 weken. Dit is exclusief de verwerkingstijd bij de gemeente, die vaak nog eens 8 weken duurt voor een reguliere omgevingsvergunning.

Planning is belangrijk: als je in het voorjaar wilt bouwen, moet je in de herfst al beginnen met het tekeningen laten maken en de vergunning aanvragen.

Software en tools voor bouwtechnische tekeningen

Professionele bouwtechnische tekeningen worden gemaakt met gespecialiseerde CAD-software. Dit zijn krachtige programma's waarmee je nauwkeurig kunt tekenen en berekeningen kunt maken.

Veelgebruikte CAD-programma's

De meest gebruikte software in Nederland is:

• AutoCAD: industriestandaard voor 2D-tekeningen
• Revit: populair voor BIM (Building Information Modeling)
• ArchiCAD: veel gebruikt door architecten
• SketchUp: voor 3D-visualisaties
• Vectorworks: combinatie van 2D en 3D

Deze programma's vereisen training en ervaring. Het is niet voor niets dat professionele tekenaars jarenlange opleiding volgen. Probeer dus niet zelf je tekeningen te maken als je geen ervaring hebt met deze software.

BIM en de toekomst

Building Information Modeling (BIM) wordt steeds belangrijker in de bouwsector. Bij BIM maak je een digitaal 3D-model waarin alle informatie is opgeslagen: niet alleen geometrie, maar ook materiaaleigenschappen, kosten en planning.

Voor kleinere projecten zoals aanbouwen en dakkapellen is BIM nog niet altijd nodig, maar bij grotere nieuwbouwprojecten wordt het steeds vaker verplicht gesteld.

Samenwerking met andere bouwpartners

Bouwtechnische tekeningen vormen de basis voor samenwerking tussen verschillende partijen. Het is belangrijk dat iedereen op dezelfde lijn zit.

De rol van de constructeur

Bij constructief complexere projecten werk je naast een tekenaar ook met een constructeur. Deze berekent of de constructie sterk genoeg is en ontwerpt eventuele staalconstructies of extra funderingen.

De constructeur levert vaak aanvullende tekeningen:

• Funderingstekeningen
• Constructieberekeningen
• Wapeningsschema's voor beton
• Detailtekeningen van staalconstructies

Deze tekeningen zijn complementair aan de bouwkundige tekeningen en samen vormen ze het complete bouwplan.

Afstemming met de aannemer

Voordat de bouw begint, bespreekt de aannemer de tekeningen door. Dit is het moment om onduidelijkheden te signaleren en eventuele werkbaarheidsaspecten aan te kaarten.

Een goede aannemer:

1. Controleert de tekeningen op volledigheid
2. Stelt vragen bij onduidelijkheden
3. Adviseert over praktische uitvoeringsaspecten
4. Vraagt tijdig om aanvullende detailtekeningen

Aanvullende tekeningen tijdens de bouw

Soms blijkt tijdens de bouw dat er aanvullende detailtekeningen nodig zijn. Dit is normaal, vooral bij complexere projecten of monumentale panden.

Werktekeningen en montagedetails

Werktekeningen zijn specifieke detailtekeningen voor complexe onderdelen. Denk aan:

• Trappentekeningen met precieze maten
• Kozijndetails met aansluitingen
• Dakconstructie met spantindeling
• Badkamerafwerking met leidingschema's

Deze tekeningen worden vaak tijdens de bouw gemaakt, op basis van de situatie ter plaatse. Ze zijn veel gedetailleerder dan de oorspronkelijke bouwtekeningen.

Revisietekeningen

Na afronding van de bouw is het verstandig om revisietekeningen te laten maken. Dit zijn tekeningen die de werkelijk uitgevoerde situatie tonen, inclusief alle wijzigingen die tijdens de bouw zijn aangebracht.

Deze "as-built" tekeningen zijn waardevol voor:

• Toekomstige verbouwingen
• Onderhoudswerkzaamheden
• Verkoop van het pand
• Verzekeringsdoeleinden

Digitale versus papieren tekeningen

Hoewel we vooral digitaal werken, zijn papieren tekeningen nog steeds relevant op de bouwplaats. De combinatie van beide vormen werkt het beste.

Voordelen van digitale tekeningen

Digitale tekeningen hebben vele voordelen:

• Makkelijk te delen via e-mail of cloud
• Geen kwaliteitsverlies bij kopiëren
• Eenvoudig in te zoomen op details
• Makkelijk aan te passen bij wijzigingen
• Goed te archiveren en terug te vinden

De gemeente accepteert tegenwoordig ook digitale aanvragen voor omgevingsvergunningen, wat het proces versnelt.

Wanneer papier nog nodig is

Op de bouwplaats zijn papieren tekeningen vaak praktischer. Telefoons en tablets kunnen kapot, nat of vuil worden. Een gelamineerde papieren tekening is robuuster en biedt een beter overzicht.

Kwaliteitsborging en controle

Voordat bouwtechnische tekeningen naar de gemeente gaan, moeten ze grondig gecontroleerd worden. Fouten in tekeningen kunnen leiden tot vergunningsafwijzing of kostbare fouten tijdens de bouw.

Interne kwaliteitscontrole

Professionele tekenbureaus hebben een interne controlestructuur. Een ervaren tekenaar of projectleider controleert alle tekeningen op:

• Volledigheid en consistentie
• Correcte maatvoering
• Juiste symbolen volgens NEN-normen
• Logische constructie
• Overeenstemming tussen verschillende tekeningen

Deze vierogeprincipe voorkomt veel fouten.

Externe toetsing

Bij complexere projecten kan het verstandig zijn om de tekeningen extern te laten toetsen door een onafhankelijke partij. Dit kan een constructeur zijn, een andere architect of een gespecialiseerd adviesbureau.

Deze toetsing richt zich vooral op:

• Constructieve haalbaarheid
• Bouwfysische aspecten (isolatie, ventilatie)
• Brandveiligheid
• Toegankelijkheid

Wet- en regelgeving rondom bouwtechnische tekeningen

Naast de technische normen is er ook wet- en regelgeving die van invloed is op bouwtechnische tekeningen. Het is belangrijk dat je hier rekening mee houdt.

Omgevingswet en gevolgen voor tekeningen

De Omgevingswet heeft sinds invoering impact op hoe je bouwaanvragen indient. De digitale aanvraag via het Omgevingsloket is nu de standaard geworden.

Dit betekent voor bouwtechnische tekeningen:

• Digitale PDF-bestanden zijn verplicht
• Bepaalde bestandsformaten en -groottes
• Duidelijke bestandsnamen volgens richtlijnen
• Metagegevens moeten correct zijn

Bewaarplicht en archivering

Je bent verplicht om tekeningen die horen bij een omgevingsvergunning te bewaren. Als eigenaar moet je kunnen aantonen wat vergund is en wat je gebouwd hebt.

Bewaar daarom altijd:

• Vergunningtekeningen (vergunde situatie)
• Eventuele wijzigingstekeningen
• Revisietekeningen (eindresultaat)
• Constructieberekeningen
• Correspondentie met de gemeente

De gemeente bewaart deze documenten ook, maar het is verstandig om zelf een compleet archief bij te houden.

Bouwtechnische tekeningen zijn veel meer dan lijnen op papier. Ze vormen de complete blauwdruk van jouw bouwproject en zijn essentieel voor een succesvolle vergunningaanvraag en bouw. Of je nu een dakkapel wilt plaatsen of een complete aanbouw plant, professionele tekeningen maken het verschil. Bij Snel Kwaliteit Tekenwerk maken we bouwtekeningen die voldoen aan alle eisen en zorgen voor een vlotte vergunning, zodat jij zonder zorgen kunt bouwen.
